collettori solari massicci
3
in facciata
roberto schira arch. dipl. eth-z
Stabile residenziale e amministrativo a energia solare, Minusio 1993
Progetto:
L’incarico prevedeva la progettazione di una nuova sede per lo studio d’ingegneria Lombardi SA. Nello stesso
edificio dovevano trovare posto anche due appartamenti all’ultimo piano e uno per il custode al PT. Gli uffici
dovevano poter essere utilizzati da un’unica società, oppure essere suddivisi in studi autonomi con ingressi

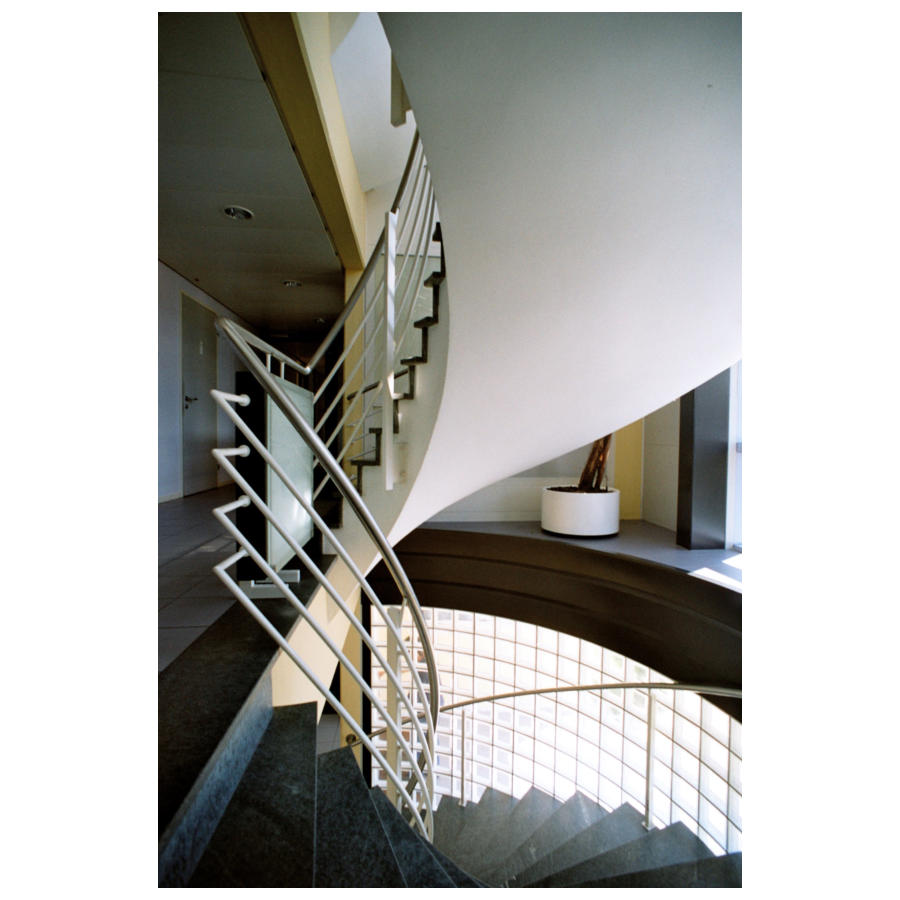

separati. Si è così optato per una struttura asimmetrica, con due scale interne e due ascensori indipendenti.
Ogni piano d’uffici ha quindi due ali di grandezza diversa, che sono accessibili dalla scala e dall’ascensore sud,
oppure separabili e accessibili dall’ascensore e dalla scala nord. Gli uffici sono modulabili e sfruttano la luce da
nord, mentre che gli appartamento sono orientati a sud e godono della vista verso il lago.

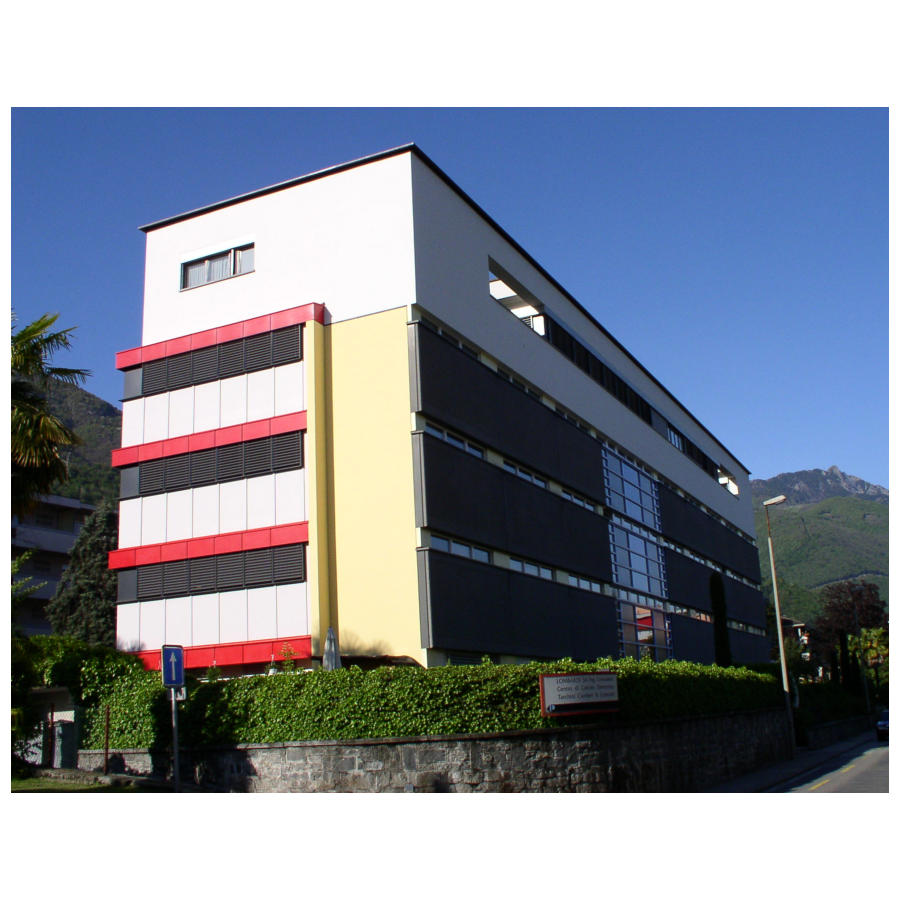

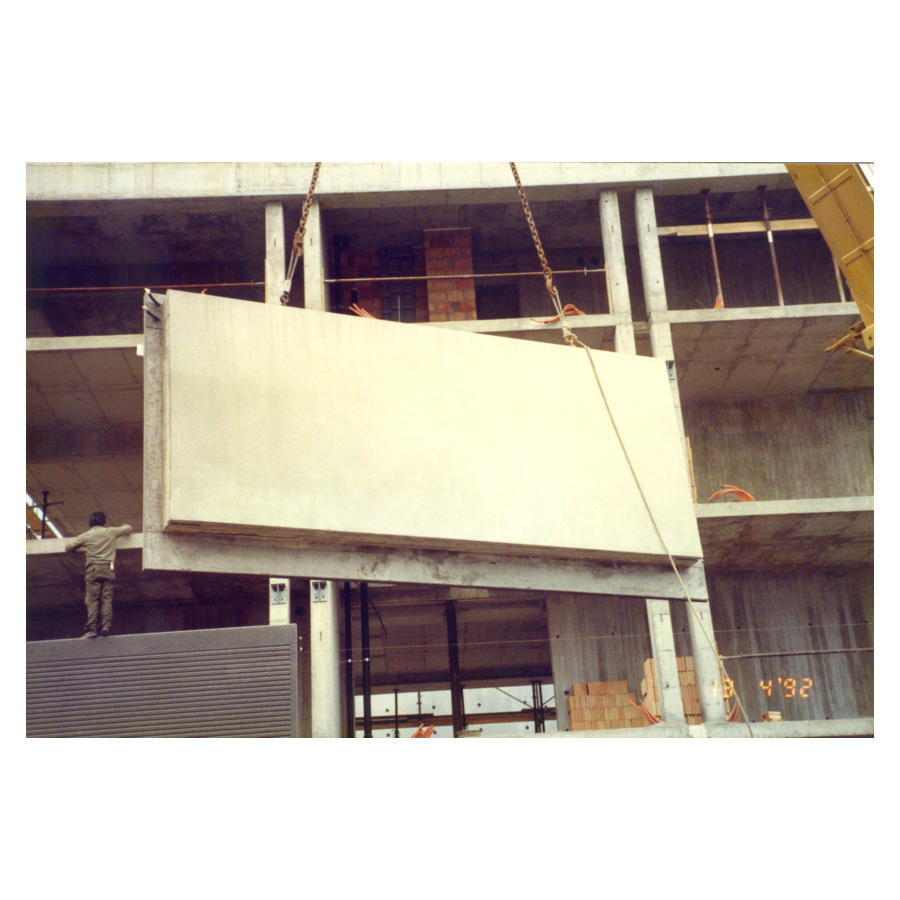

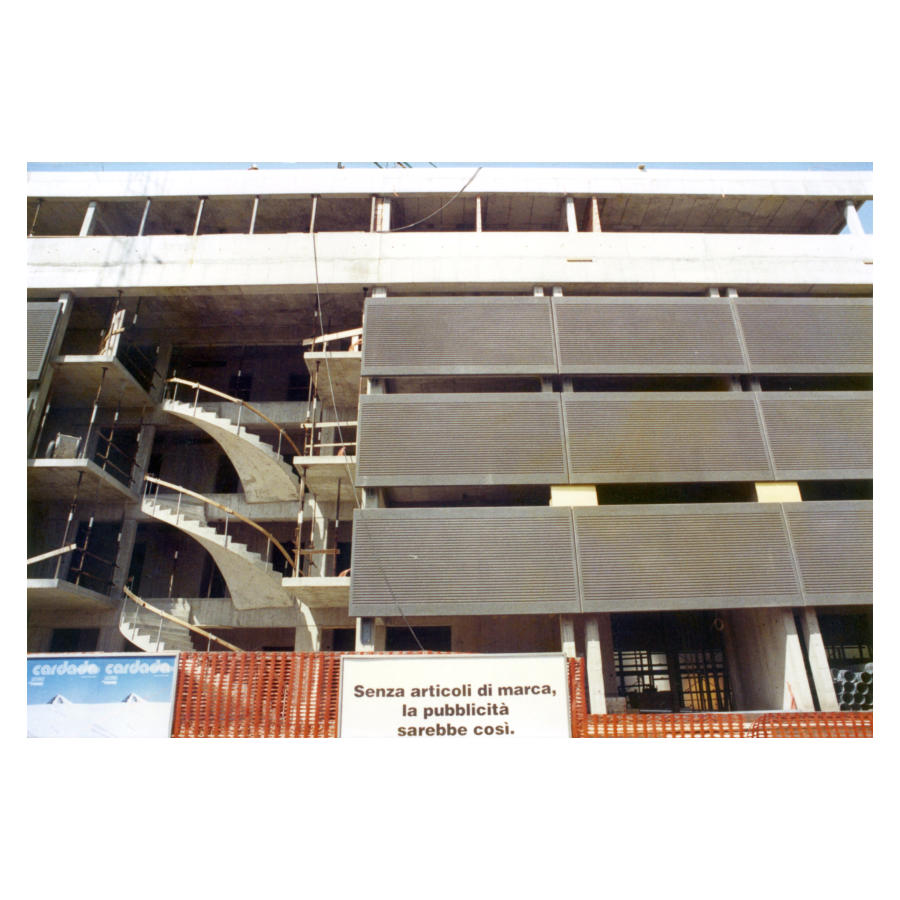

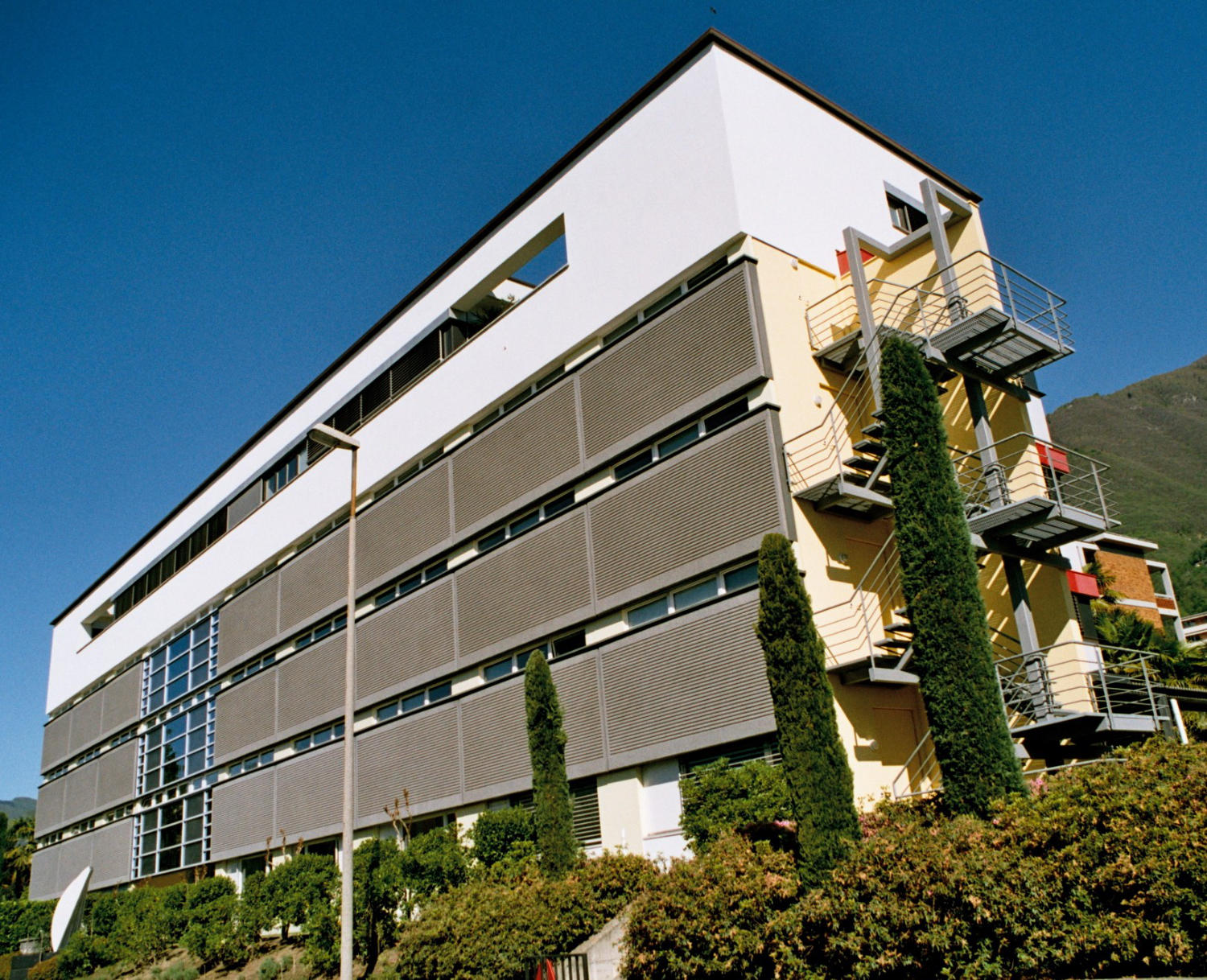

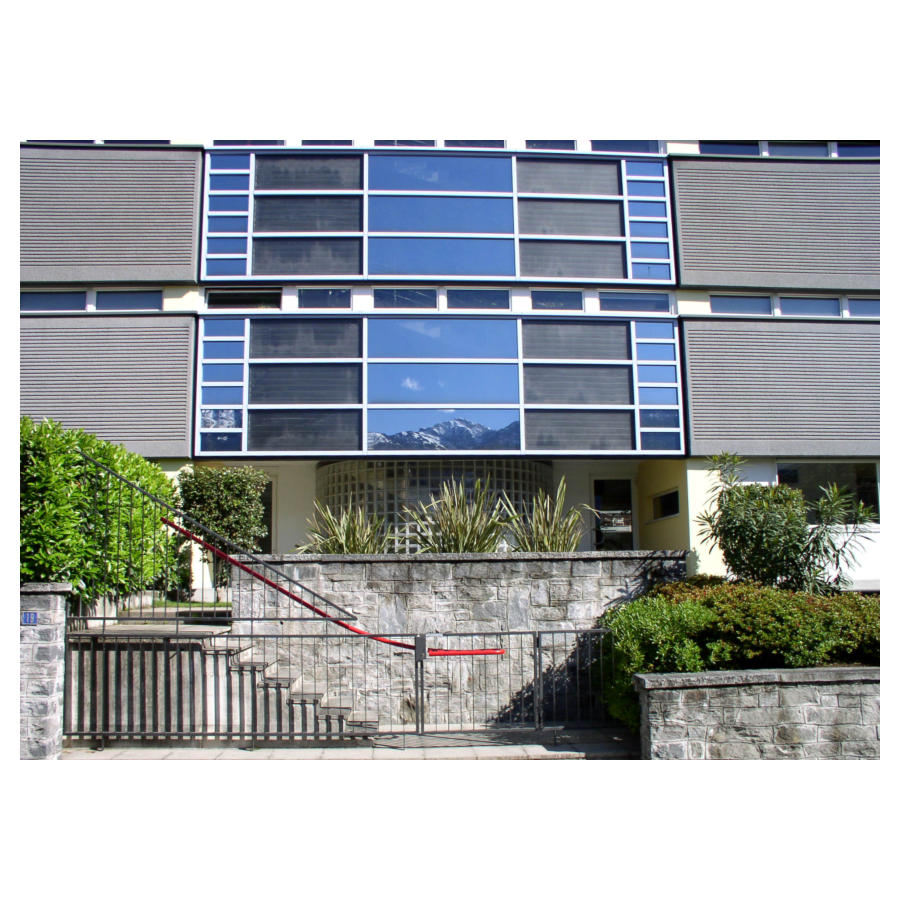

L’edificio è riscaldato con energia solare, captata dai pannelli in cemento che compongono la facciata sud,
e accumulata nel terreno attorno all’edificio. L’acqua calda è ottenuta tramite i collettori solari vetrati integrati
nella vetrata delle scale sud. L’impianto è stato ideato dall’Ing. Giovanni Lombardi.
Caratteristiche costruttive:
Struttura portante in calcestruzzo armato e muratura di cotto.
Tetto a piano con impermeabilizzazione bituminosa.
Isolamento termico delle facciate: cappotto termico al piano superiore. per il resto elementi prefabbricati
e pannelli di tamponamento isolati
Serramenti esterni in alluminio per gli uffici e in legno per gli appartamenti, con vetri isolanti doppi.
Produzione del calore: collettori solari in cemento e termopompa acqua-acqua, distribuzione con serpentine

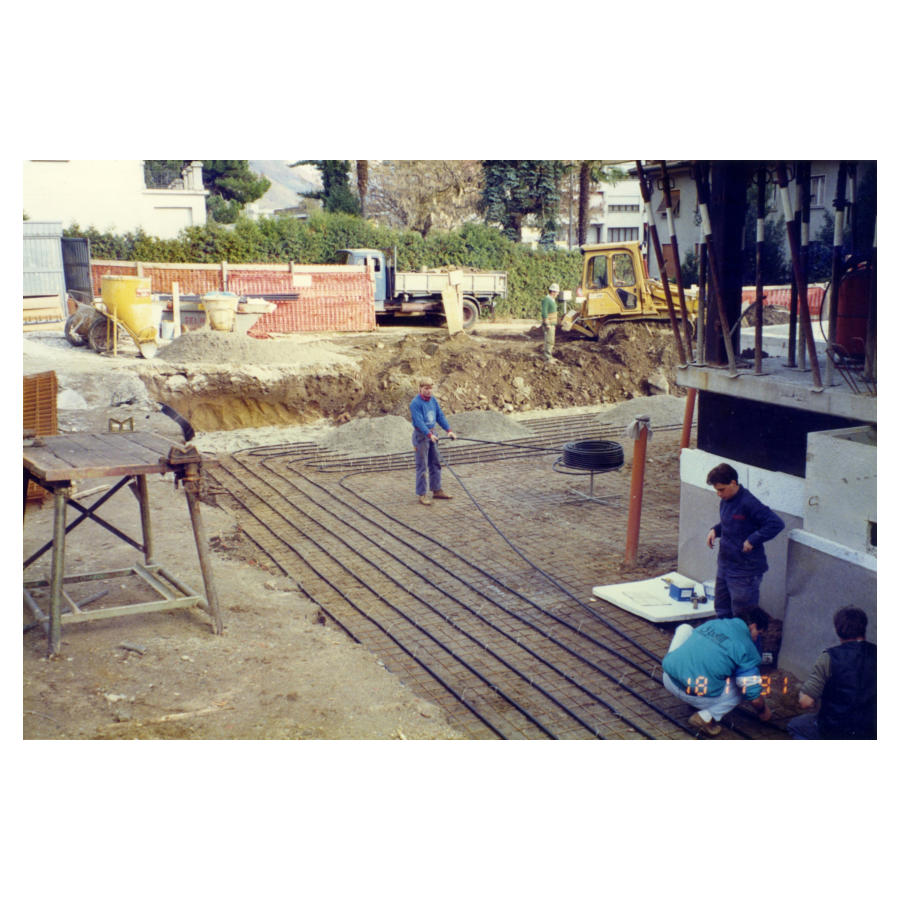

a pavimento. Accumulo del calore estivo nel sottosuolo tramite serpentine posate in un letto di sabbia. Impianto
di ventilazione controllata. Produzione acqua calda sanitaria con collettori solari vetrati integrati nella facciata sud
(v. foto 3)
Progetto con Arch. Cristina Lombardi. Direzione lavori: Franco Meneghin, Cugnasco

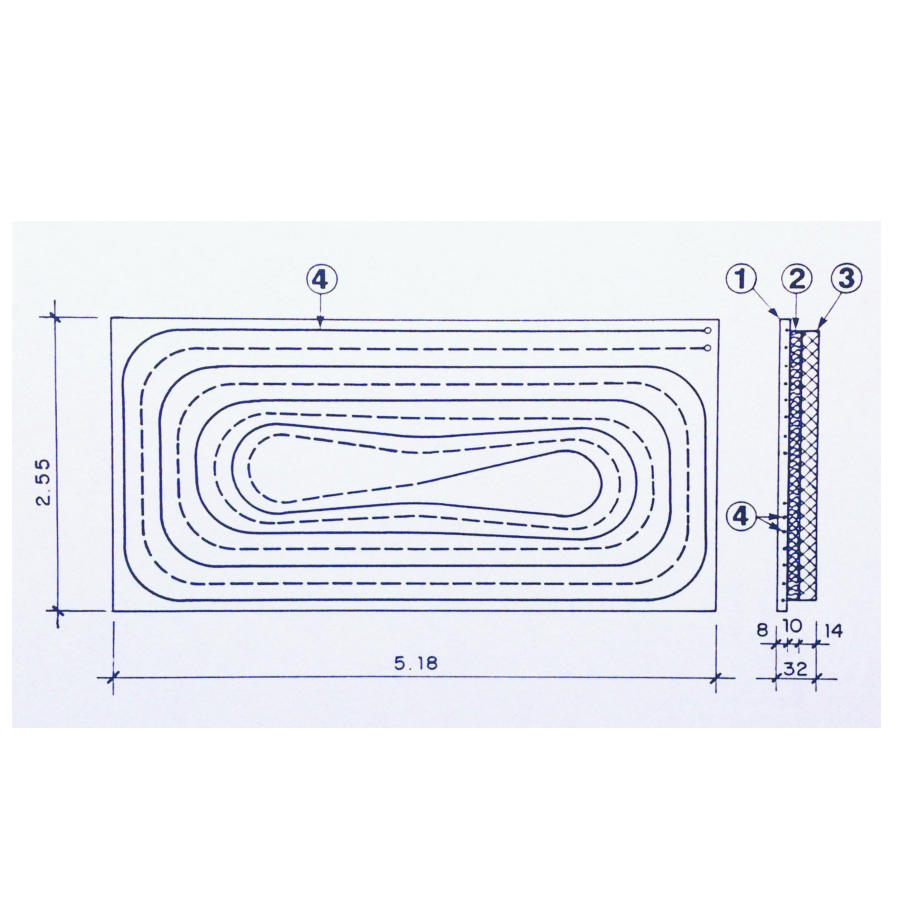

collettori solari
massicci
massicci in facciata
collettori solari

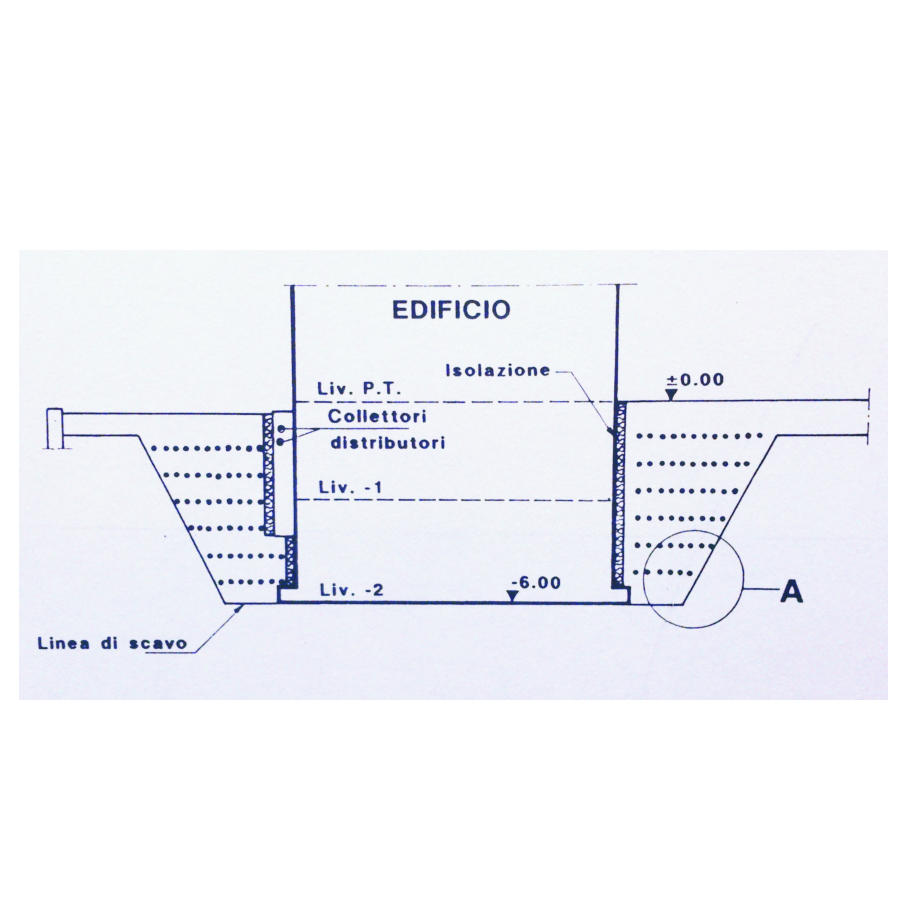

nel terreno
accumulatore
termico
nel terreno
accumulatore
